Ladrillo De Sílice

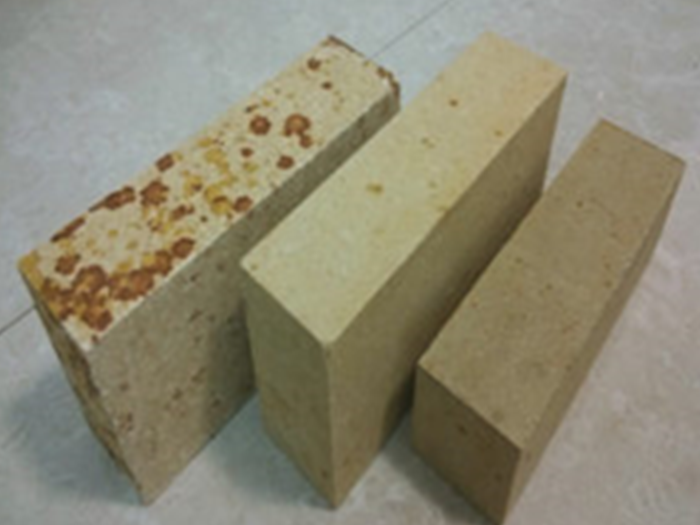

Los ladrillos de sílice son ladrillos refractarios que contienen al menos el 93% de SiO2. Las materias primas de los ladrillos de sílice son cuarcita y cierta cantidad de mineralizador. La tridimita, cristobalita, poca cantidad de cuarzo y la fase de vidrio formada a alta temperatura son las principales composiciones minerales de los ladrillos de sílice. Los ladrillos de sílice son productos refractarios ácidos, tienen buena resistencia a la corrosión ácida, pero son fáciles de corroer por Al2O3, Na2O, K2O y otros óxidos. Los ladrillos de sílice tienen una alta refractariedad bajo carga, que se aproxima al punto de fusión de tridimita (1670) y al punto de fusión de cristobalita (1713 ℃).

La principal composición mineral de los ladrillos de sílice del horno de vidrio es tridimita. Los ladrillos de sílice se utilizan principalmente para piezas de alta temperatura del horno de tanque de vidrio de albañil. Los ladrillos de sílice del horno de vidrio deben tener las siguientes características:

1. Estabilidad del volumen a alta temperatura, el horno no tendrá deformación debido a la fluctuación de la temperatura. Como los ladrillos de sílice tienen una alta refractariedad bajo carga y baja velocidad de arrastre, el horno de vidrio puede mantener la estabilidad de la estructura del horno por debajo de 1600.
2. No contamina el líquido del vidrio. La composición principal de los ladrillos de sílice es SiO2, incluso cuando se eliminan las gotas o se funden durante el uso, la calidad del vidrio no se verá afectada.
3. Químico resistente a la corrosión. Los ladrillos de sílice de la estructura superior sufren material de vidrio por lotes que contiene la corrosión del gas R2O, y sus superficies forman una capa de capa metamórfica lisa, la velocidad de corrosión se desacelera.
4. Baja densidad aparente, se reduce el peso del horno.

Hornos de vidrio ladrillos de sílice índices fisicoquímicos:

Item	BG-96a	BG-96b	BG-95a	BG-95b
SiO2 % ≥	96	96	95	95
Fe2O3 % ≤	0.8	1.0	1.2	1.2
0.2Mpa refractoriness under load ℃	≥1680	≥1670	≥1660	≥1650
Apparent porosity % ≤	22	22	22	22
Cold crushing strength Mpa	35	35	35	35
True density g/m3	≤2.34	≤2.34	≤2.35	≤2.35

La corona del horno de vidrio de gran capacidad debe tener estos requisitos:

1. Fuerte resistencia a la corrosión, especialmente la corrosión de los gases alcalinos, el material de los lotes voladores, SO3 y NOx.

segundo. El buen rendimiento mecánico a alta temperatura, la temperatura del gas del tanque de fusión de vidrio puede alcanzar 1615, la corona debe cargar peso, la tensión mecánica y la carga a alta temperatura, por lo que debe tener una resistencia a alta temperatura.

1. Buena estabilidad del volumen a alta temperatura. El cambio de volumen de la corona a alta temperatura puede llevar directamente a deformar o colapsar la corona.
2. Buena calidad de albañilería, incluso juntas y buena integridad.

Por lo tanto, los ladrillos de sílice de alta calidad utilizados en el horno de vidrio deben tener estas características: alta pureza, estructura densa, alta refractariedad bajo carga, baja tasa de cambio lineal de recalentamiento, buena resistencia a la fluencia a alta temperatura, alta resistencia al aplastamiento en frío, constitución razonable de la fase mineral, baja verdad Densidad, dimensión precisa y así sucesivamente.

Los ladrillos de sílice son los productos refractarios más importantes para la construcción de hornos de vidrio. Por ejemplo, las piezas de aplicación de los ladrillos de sílice son: corona de la parte fundida, pared suspendida en forma de L de puerto de alimentación, estructura superior del arco principal de la pieza de trabajo, corona regeneradora, corona de la parte enfriadora, pared suspendida en forma de L doble y así sucesivamente.
